华润三九5T/h MVR升膜中药浓缩
项目信息
地点
枣庄
日期
2019
国家
中国
数量
1套
系统参数
- 物料成分：中药液
- 系统形式：MVR升膜蒸发浓缩
- 进料量：5.25T/h
- 蒸发量：5T/h
- 进料浓度：1%~1.3%
- 出料浓度：20%~30%
- 沸点升高：2℃
- 温升：8℃
- 蒸发温度：80℃
- 压缩机形式：增速箱式离心蒸汽压缩机
项目背景

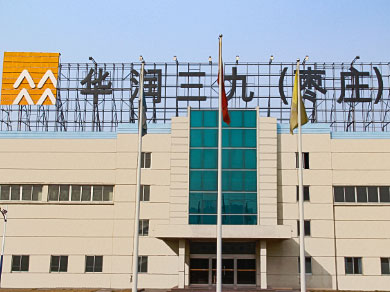

华润三九（枣庄）药业有限公司是华润三九颗粒剂、丸剂的生产基地。公司占地265亩，建筑面积8万平方米，拥有1000人的员工队伍；现有8个剂型40余个产品文号，主要有感冒灵颗粒、感冒清热颗粒、板蓝根颗粒、小儿感冒颗粒、栀子金花丸、黄连上清丸、香砂养胃丸等。2017年实现净资产5.2亿元，净利润1亿元，年产值14亿元，年上缴税金7100多万元。

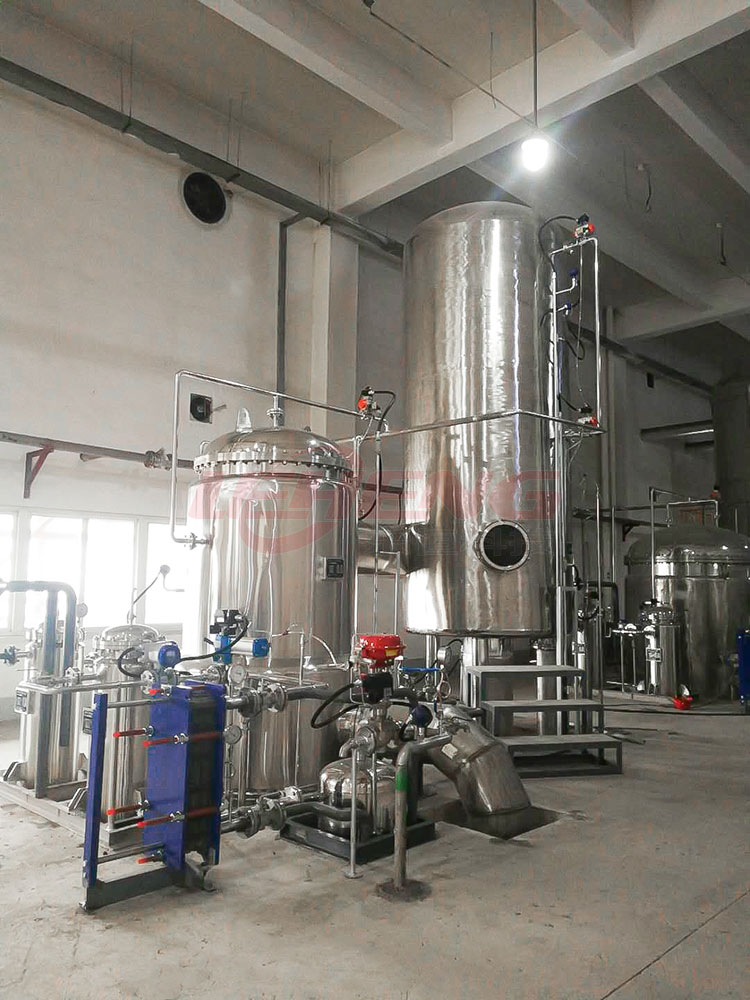

乐恒为此项目设计了MVR升膜蒸发中药浓缩系统，升膜蒸发具有停留时间短、换热温差小等特点，尤其适合少品种大批量的中药浓缩。配套的是乐恒自研的增速箱式蒸汽压缩机，该压缩机被广泛应用于乐恒的MVR蒸发系统中，经实践验证运行稳定，能有效降低客户的能耗以及运行成本。
配套压缩机
乐恒齿轮箱式蒸汽压缩机
该项目配套的压缩机为乐恒研发生产的增速箱式蒸汽压缩机，压缩机温升为8℃。增速箱式离心式压缩机由电机与增速齿轮箱配合进行驱动，通过精密的叶轮设计可使压缩机工作效率可以达到85%以上。
了解更多
能耗分析
| 进料量 T/H | 5.25 | 运行时间 H/Y | 8000 |
| 蒸发量 T/H | 5 | 电价 元/KW.h | 0.8 |
| 出料量 T/H | 0.25 | 蒸汽价格 元/T | 200 |
| 冷却水费用 | 0.1 | ||
| 项目 | 多效系统 | MVR 系统 | |
|---|---|---|---|
| 电耗 KW | 45 | 136 | |
| 鲜蒸汽 T/H | 2 | 0.16 | |
| 冷却水 T/H | 150 | 25 | |
| 小时费用 /元 | 451 | 144 | |
| 蒸发吨水费用 /元 | 90.2 | 28.8 | |
| 小时节约费用 /元 | 61.4 | ||
| 年节约费用 /元 | 491200 | ||
| 年节约率 % | 68% | ||
