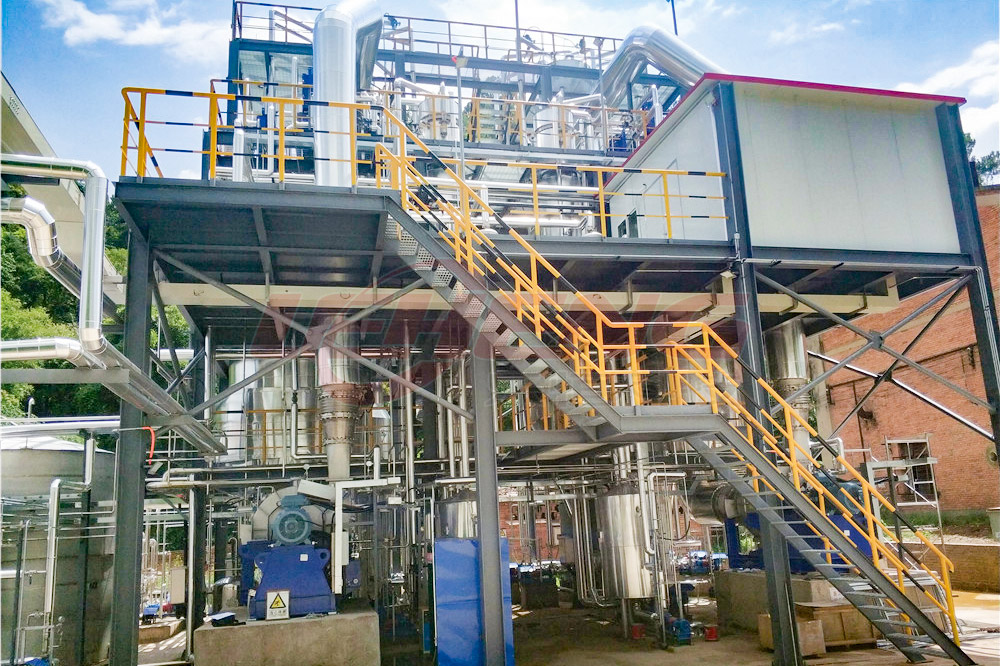

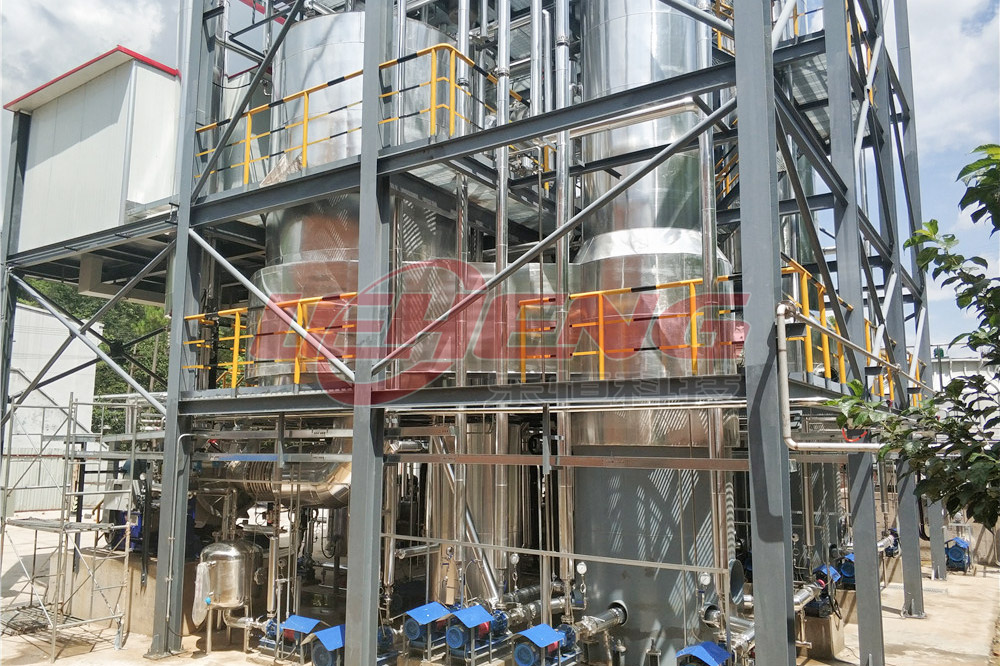

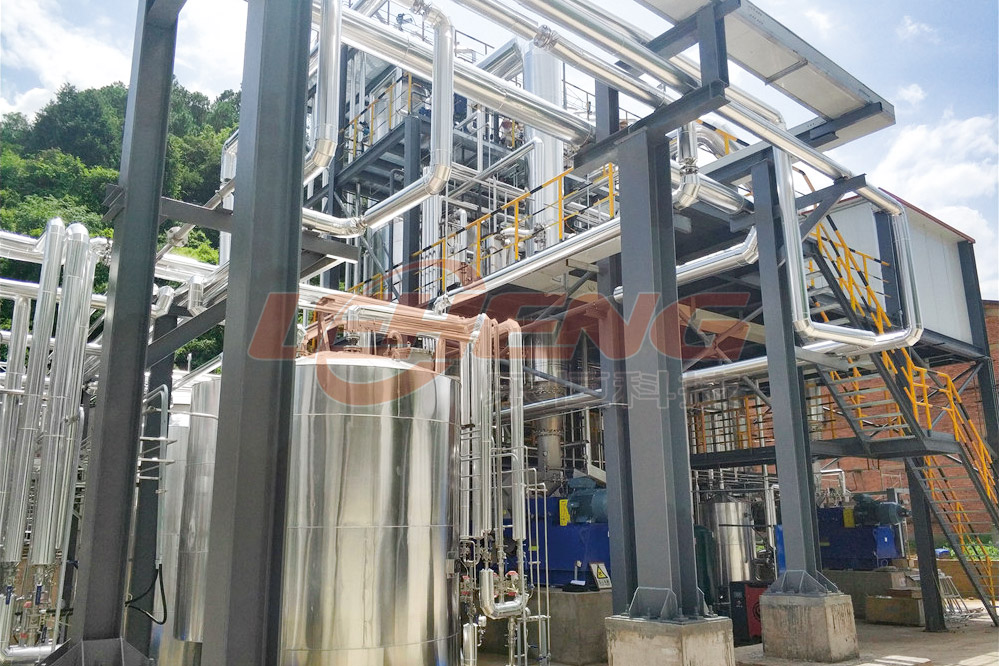

5T/h 烟草提取液MVR+TVR浓缩系统
项目信息
地点
云南
日期
2019
国家
中国
数量
2套
系统参数
- 物料成分：烟草提取液
- 系统形式：MVR+TVR浓缩系统
- 进料量：6.3T/h
- 蒸发量：5T/h
- 出料量：1.3T/h
- 蒸发温度：MVR 53-58℃，TVR 50-54℃
- 进料浓度：6.5-15%
- 出料浓度：40%-55%
项目背景
云南中烟工业公司集卷烟生产销售、烟草物资配套供应、科研以及多元化经营等为一体，是目前全国卷烟产销规模较大的省级中烟公司。截至2018年底，云南中烟共有各类人员36864人，其中在岗员工21463人。
项目挑战
由于烟草提取液是热敏性物料，因此对于蒸发温度有较严格的要求，同时由于沸点升较高，离心风机无法满足系统运行要求。
乐恒解决方案
整个蒸发系统设计为MVR+TVR的形式，满足蒸发量的前提下尽量降低系统的能耗。针对物料热敏性的特点，蒸发温度MVR系统设置为53-58℃，TVR系统设置为50-54℃，避免温度过高对物料的性状产生影响。

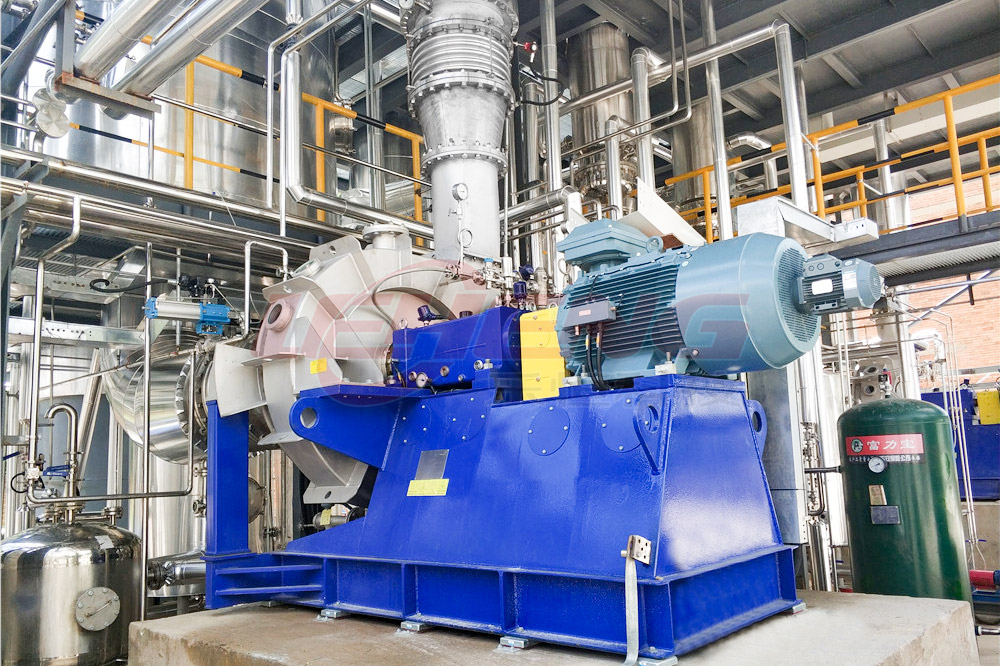

配套压缩机

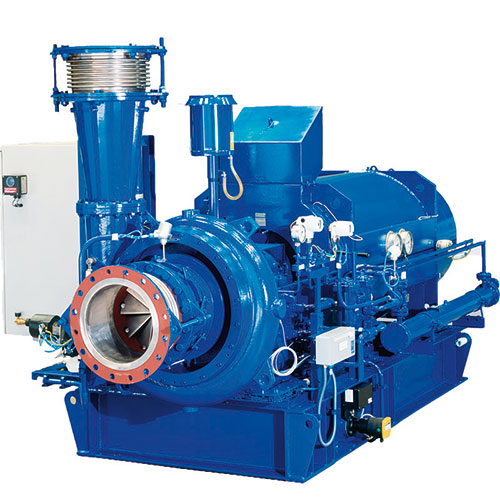

豪顿压缩机
除了乐恒自研压缩机，乐恒还可以为客户配备豪顿压缩机以满足不同客户的需求。
豪顿成立于150年前，当时是一家工程公司，如今已拥有将近3000名员工，在10个国家设有子公司。
能耗分析
| 进料量 T/H | 6.3 | 运行时间 H/Y | 8000 |
| 蒸发量 T/H | 5 | 电价 元/KW.h | 0.8 |
| 出料量 T/H | 1.3 | 蒸汽价格 元/T | 200 |
| 冷却水费用 | 0.1 | ||
| 项目 | 双效系统 | MVR系统 | |
|---|---|---|---|
| 电耗 KW | 40 | 150 | |
| 鲜蒸汽 T/H | 3.2 | 0.36 | |
| 冷却水 T/H | 251 | 39 | |
| 小时费用 /元 | 697.1 | 195.9 | |
| 蒸发吨水费用 /元 | 139.42 | 39.18 | |
| 小时节约费用 /元 | 501.2 | ||
| 年节约费用 /元 | 4009600 | ||
| 年节约率 % | 71.9% | ||
